Dobrze zaprojektowany system montażu to coś więcej niż tylko szyny i zaciski. Każde akcesorium odgrywa określoną rolę w zabezpieczaniu paneli, zarządzaniu ruchem termicznym, utrzymywaniu ciągłości elektrycznej i ochronie powierzchni dachu. Poniżej znajduje się zestawienie najważniejszych akcesoriów do montażu paneli słonecznych firmy YS STEEL.
Szyny tworzą główną poziomą lub pionową konstrukcję nośną dla modułów fotowoltaicznych. YS STEEL oferuje wytłaczane szyny aluminiowe ze stopów 6005-T5 i 6063-T6 z przezroczystymi lub czarnymi anodowanymi wykończeniami. W kanałach można umieścić przesuwne nakrętki lub śruby T, dzięki czemu instalatorzy mogą umieścić zaciski w dowolnym miejscu wzdłuż szyny bez konieczności wiercenia. Standardowe długości to 2,1 m, 3,3 m, 4,2 m i 6,0 m, a na życzenie możliwe jest docięcie na wymiar. Każdy profil szyny został zaprojektowany tak, aby zminimalizować ugięcie pod obciążeniem, zachowując jednocześnie lekką konstrukcję, która zmniejsza koszty wysyłki i obsługi.
Kluczowe zalety szyn YS STEEL obejmują zintegrowane kanały do prowadzenia przewodów, wstępnie oznakowane prowadnice pomiarowe i zaślepki zabezpieczające przed ostrymi krawędziami. Górny kanał jest kompatybilny z większością zacisków środkowych i końcowych, podczas gdy dolny kanał akceptuje stopy w kształcie litery L, złącza i końcówki uziemiające. W przypadku obszarów przybrzeżnych o wysokiej korozji firma YS STEEL oferuje anodowanie klasy morskiej z minimalną grubością powłoki 15 mikronów.
Zaciski środkowe zabezpieczają dwa sąsiednie moduły, chwytając krawędzie ramy pomiędzy panelami. Zaciski końcowe utrzymują najbardziej zewnętrzny moduł w każdym rzędzie. YS STEEL produkuje oba typy z wytłaczanego aluminium z osprzętem ze stali nierdzewnej. Korpusy zacisków są dostępne w kolorze srebrnym lub czarnym, co pozwala dopasować je do estetyki szyny i ramy modułu. Regulowane płyty górne pasują do ram o grubości od 30 mm do 50 mm i obejmują większość popularnych modułów fotowoltaicznych.
Każdy zacisk środkowy zawiera wstępnie zmontowaną śrubę T, podkładkę płaską, podkładkę sprężystą i nakrętkę sześciokątną. Śruba T wsuwa się w kanał szyny i obraca się o 90 stopni, aby zablokować ją na miejscu. Taka konstrukcja umożliwia instalację przez jedną osobę i zmniejsza ryzyko upuszczenia sprzętu na dach. Powierzchnia zaciskowa ma ząbkowaną krawędź, która wcina się w ramę modułu, zapewniając bezpieczne połączenie mechaniczne, a jednocześnie umożliwiając rozszerzalność cieplną wzdłuż osi szyny.

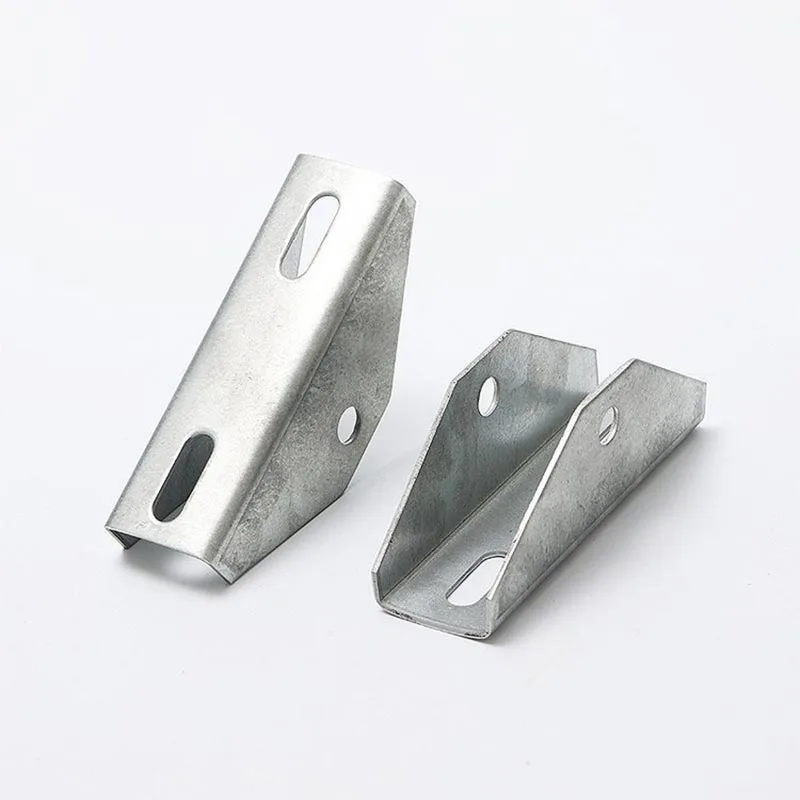

Mocowania dachowe łączą system szynowy z konstrukcją budynku. YS STEEL oferuje stopy w kształcie litery L, podpórki, miniszyny i nogi uchylne dla różnych typów dachów. Stopy w kształcie litery L są powszechnie stosowane na dachach spadzistych z gontu, gdzie śruby do drewna wbijają się bezpośrednio w krokwie. Podstawa ze stopą w kształcie litery L zawiera wstępnie nawiercone otwory na śruby do drewna M8 lub 5/16 cala, natomiast kołnierz pionowy przykręcany jest do szyny szynowej. Dystanse podnoszą szynę ponad powierzchnię dachu, aby poprawić przepływ powietrza i umożliwić ruch termiczny.
Do metalowych dachów trapezowych firma YS STEEL oferuje samowiercące mocowania wkrętów z podkładkami z gumy EPDM, które uszczelniają przejście. W dachach na rąbek stojący stosuje się niepenetrujące zaciski, które chwytają profil szwu bez wiercenia otworów. W płaskich dachach betonowych stosuje się systemy balastowe z nogami regulowanymi pod kątem od 5 do 30 stopni. Wszystkie mocowania dachowe są dostępne w wykonaniu z aluminium lub stali ocynkowanej ogniowo, w zależności od wymagań dotyczących obciążenia i narażenia środowiskowego.
Akcesoria uziemiające zapewniają, że wszystkie metalowe części panelu fotowoltaicznego utrzymują ciągłość elektryczną i bezpiecznie rozpraszają prądy zwarciowe. Zaciski uziemiające YS STEEL są przeznaczone do przebijania anodowanej warstwy szyny i ramy modułu, tworząc niezawodne połączenie metalu z metalem. Eliminuje to potrzebę stosowania oddzielnych miedzianych przewodów uziemiających i skraca czas instalacji nawet o 40 procent.
Uchwyty uziemiające mocuje się do szyny za pomocą śruby ustalającej lub śruby i można do nich podłączyć goły przewód miedziany o średnicy od 6 AWG do 2 AWG. Uchwyty wykonane są z cynowanej miedzi lub aluminium z osprzętem ze stali nierdzewnej. W przypadku połączeń szyn firma YS STEEL oferuje zestawy połączeń, które łączą dwie sekcje szyn i utrzymują ciągłość elektryczną. Wszystkie elementy uziemiające spełniają normy UL 2703 i IEC 62561 dotyczące połączeń o niskiej rezystancji.
Przebicia dachowe są najczęstszym źródłem wycieków wody w instalacjach fotowoltaicznych. Zestawy obróbcze YS STEEL obejmują blachy aluminiowe lub nierdzewne, uszczelki z gumy EPDM i tuleje zaciskowe, które uszczelniają śruby do drewna i haki dachowe. Obróbka blacharska jest zaprojektowana tak, aby wsuwać się pod górną warstwę gontu, podczas gdy dolna krawędź zachodzi na gont poniżej, kierując wodę z dala od penetracji.
Każdy zestaw kołnierzowy jest testowany pod kątem wodoodporności w symulowanych warunkach deszczu i śniegu. Uszczelka EPDM zachowuje elastyczność w zakresie od -40°C do 120°C, zapewniając szczelność w każdym klimacie. Kołnierze są dostępne w wielu rozmiarach, aby dopasować je do popularnych średnic śrub do drewna i rozstawu haków dachowych. W przypadku dachówek YS STEEL oferuje obróbkę blacharską zastępczą dla dachówek, która pasuje do konturów zakrzywionych i płaskich dachówek.
Elementy złączne mogą być małe, ale przenoszą pełne obciążenie strukturalne układu fotowoltaicznego. YS STEEL dostarcza śruby, nakrętki, podkładki i śruby teowe ze stali nierdzewnej w klasach A2-70 i A4-80 do zastosowań morskich. Wszystkie połączenia gwintowe są dostarczane z powłoką przeciwzatarciową lub wstępnie nałożonym środkiem do zabezpieczania gwintów, aby zapobiec zacieraniu się i poluzowaniu pod wpływem wibracji.
Rozmiary śrub wahają się od M6 do M12, o długości od 16 mm do 60 mm. Śruby teowe są dostępne w rozmiarach M8 i M10, aby dopasować je do szerokości szyny. Nakrętki sześciokątne i nakrętki kołnierzowe mają ząbkowane powierzchnie, które są odporne na poluzowanie wibracyjne. Podkładki obejmują uszczelnienia płaskie, sprężynowe i klejone EPDM. Każda partia elementów złącznych jest identyfikowalna zgodnie z certyfikatem materiałowym, co zapewnia stałą wytrzymałość na rozciąganie i odporność na korozję.
Właściwe prowadzenie kabli zapobiega ocieraniu się przewodów o ostre krawędzie szyn i zapewnia czysty wygląd układu. Zaciski kablowe YS STEEL zatrzaskują się w kanale szynowym i bezpiecznie utrzymują kable fotowoltaiczne. Zaciski są wykonane z nylonu lub aluminium odpornego na promieniowanie UV i pasują do kabli o średnicy od 4 mm do 8 mm. Do wiązek biegnących wzdłuż szyny dostępne są również opaski zaciskowe ze stali nierdzewnej i tuleje zabezpieczające krawędzie.
Korytka kablowe i kanały kablowe można instalować wzdłuż szyn w celu poprowadzenia tras zasilających DC. YS STEEL oferuje tace zatrzaskowe, które nie wymagają narzędzi i można je zmieniać podczas instalacji. Wszystkie akcesoria do zarządzania kablami są przystosowane do ekspozycji na promieniowanie UV na zewnątrz i działają w temperaturach od -40°C do 85°C.
Poniższe tabele zawierają szczegółowe dane techniczne akcesoriów do montażu paneli słonecznych YS STEEL. Użyj tych parametrów, aby sprawdzić zgodność ze specyfikacjami projektu i lokalnymi przepisami budowlanymi.
| Typ akcesoriów | Tworzywo | Wykończenie powierzchni | Grubość powłoki | Odporność na korozję |
|---|---|---|---|---|
| Szyna aluminiowa | 6005-T5 lub 6063-T6 | Przezroczysty lub czarny anodowany | 15-20 mikronów | Ponad 1000 godzin mgły solnej |
| Zacisk środkowy/końcowy | Aluminium 6005-T5 | Anodowane na kolor srebrny lub czarny | 12-15 mikronów | Ponad 1000 godzin mgły solnej |
| Stopa L / dystans | Aluminium 6061-T6 lub stal HDG | Anodowane / cynkowane ogniowo | 70-85 mikronów (HDG) | Ponad 1500 godzin mgły solnej |
| Końcówka uziemiająca | Cynowana miedź/aluminium | Cynowanie | 5-8 mikronów | Stopień morski |
| Migająca płyta | Aluminium 3003 lub stal nierdzewna 304 | Wykończenie młyńskie lub emalia pieczona | Blacha 0,8-1,2 mm | Odporny na promieniowanie UV i wodę |
| Śruba / nakrętka / podkładka | Stal nierdzewna A2-70 / A4-80 | Pasywowane | Nie dotyczy | Doskonały, przetestowany w mgle solnej |
| Zacisk kablowy | Nylon PA66 lub aluminium odporny na promieniowanie UV | Czarny/naturalny | Nie dotyczy | Odkryty UV |
| Parametr | Standard YS STAL | Norma testowa | Typowa wartość |
|---|---|---|---|
| Granica plastyczności szyny | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Maksymalna wytrzymałość na rozciąganie szyny | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Średnia siła mocowania zacisku | ≥ 1200 N | UL2703 | 1500-1800 N |
| Siła wyciągania zacisku końcowego | ≥ 1000 N | UL2703 | 1300-1600 N |
| Rezystancja uziemienia | ≤ 0,1 oma | UL2703 | 0,02-0,05 oma |
| Moment dokręcenia (M8) | 14-16 N·m | ISO 898-1 | Zalecane 15 N·m |
| Zakres temperatur pracy | -40°C do +85°C | IEC 61215 | Przeszedł cykl termiczny |
| Ocena obciążenia wiatrem | Do 60 m/s | ASCE 7-16 | Specyficzne dla projektu |
| Ocena obciążenia śniegiem | Do 5,4 kPa | ASCE 7-16 | Specyficzne dla projektu |
| Akcesorium | Dostępne rozmiary | Kompatybilna szyna | Kompatybilna rama modułu | Waga na 100 szt |
|---|---|---|---|---|
| Szyna aluminiowa | 2,1 m / 3,3 m / 4,2 m / 6,0 m | YS35, YS40, YS50 | Dowolny profil standardowy | 115-330 kg |
| Środkowy zacisk | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Grubość ramy 30-50 mm | 4,5-6,2 kg |
| Zacisk końcowy | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | Grubość ramy 30-50 mm | 3,8-5,5 kg |
| Stopa L | 40x40 mm, 50x50 mm, 60x40 mm | YS35, YS40, YS50 | Nie dotyczy | 9,0-15,0 kg |
| Końcówka uziemiająca | Przewód 6-2 AWG | YS35, YS40, YS50 | Nie dotyczy | 1,8-2,5 kg |
| Zestaw do flashowania | 150x150mm, 200x200mm, 250x250mm | Nie dotyczy | Nie dotyczy | 7,0-11,0 kg |
| Śruba T | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | Nie dotyczy | 1,2-2,0 kg |
Wszystkie dane wymiarowe podlegają standardowym tolerancjom produkcyjnym wynoszącym ±0,5 mm dla profili aluminiowych i ±0,3 mm dla elementów obrabianych. Na życzenie firma YS STEEL dostarcza pełnowymiarowe rysunki i pliki CAD 3D dla każdego akcesorium.
Wybór odpowiednich akcesoriów zależy od rodzaju dachu, wymiarów modułu, lokalnego obciążenia wiatrem i śniegiem oraz wymaganego sposobu uziemienia. Systematyczny proces selekcji ogranicza błędy terenowe i gwarantuje, że system przejdzie kontrolę bezproblemowo.
STAL zapewnia bezpłatny przegląd techniczny każdego projektu przed sprzedażą. Wyślij arkusz danych modułu, plan dachu i lokalną strefę wiatru/śniegu, a zespół prześle kompletne zestawienie materiałów z odpowiednimi akcesoriami do montażu modułów fotowoltaicznych.
Nawet najlepsze akcesoria mogą zawieść, jeśli zostaną nieprawidłowo zainstalowane. Postępuj zgodnie z tymi najlepszymi praktykami, aby zapewnić bezpieczny i trwały system.
STAL zawiera drukowaną instrukcję montażu do każdego zestawu akcesoriów. Instrukcja zawiera tabele momentów obrotowych, zalecenia dotyczące odstępów i schematy krok po kroku. Kopie cyfrowe są dostępne na stronie internetowej YS STEEL dla techników terenowych.
P: Jaka jest różnica między zaciskami środkowymi i końcowymi w akcesoriach do montażu fotowoltaicznego?
A:Zaciski środkowe znajdują się pomiędzy dwoma sąsiednimi panelami słonecznymi i jednocześnie chwytają obie ramy paneli. Posiadają symetryczną szczękę mocującą, która wywiera nacisk po obu stronach. Zaciski końcowe zabezpieczają skrajny panel w rzędzie i mają tylko jedną powierzchnię zaciskową, podczas gdy druga strona jest przykręcana lub wsuwana w szynę. Zaciski końcowe muszą wytrzymywać większe siły unoszące wiatr, ponieważ utrzymują wolną krawędź układu. Zaciski środkowe i końcowe YS STEEL są testowane według tego samego standardu konstrukcyjnego, ale ścieżka obciążenia mechanicznego jest inna. Zawsze instaluj zaciski końcowe na początku i na końcu każdego odcinka szyny i używaj zacisków środkowych między panelami.
P: Czy akcesoria do montażu paneli słonecznych YS STEEL można stosować zarówno na dachach spadzistych, jak i płaskich?
A:Tak. System szyn i zacisków jest uniwersalny i działa na każdym typie dachu. Różnica polega na sposobie mocowania dachu. W przypadku dachów skośnych z gontu lub dachówek firma YS STEEL oferuje stopy w kształcie litery L z obróbką blacharską i śrubami do drewna lub hakami do dachówek. W przypadku dachów płaskich te same szyny i zaciski mocuje się na regulowanych nogach uchylnych lub wspornikach balastowych. W przypadku dachów blaszanych trapezowych wkręty samowiercące z podkładkami EPDM mocują stopy L bezpośrednio do blachy. W przypadku dachów na rąbek stojący, niepenetrujące zaciski na rąbek utrzymują szynę bez wiercenia. Podstawowe akcesoria do montażu instalacji fotowoltaicznej, takie jak szyny, zaciski środkowe, zaciski końcowe i uchwyty uziemiające, pozostają identyczne we wszystkich typach dachów.
P: Skąd mam wiedzieć, który profil szyny jest odpowiedni dla mojego projektu?
A:Profil szyny zależy od rozpiętości pomiędzy mocowaniami dachowymi oraz lokalnego obciążenia wiatrem i śniegiem. Większe rozpiętości wymagają wyższej szyny o większym momencie bezwładności, aby ograniczyć ugięcie. Profil YS STEEL YS35 nadaje się do rozpiętości do 1,2 metra w strefach umiarkowanego obciążenia. Profil YS40 obsługuje rozpiętość do 1,8 metra i jest najczęstszym wyborem w projektach mieszkaniowych i komercyjnych. Profil YS50 stosuje się przy rozpiętościach powyżej 1,8 metra lub w obszarach o dużych opadach śniegu. YS STEEL udostępnia tabele obciążeń, które pokazują maksymalną dopuszczalną rozpiętość dla każdego profilu przy różnych ciśnieniach projektowych. Wyślij adres strony projektu i układ tablicy, aby otrzymać konkretną rekomendację.
P: Czy zaciski uziemiające YS STEEL są wystarczające do zapewnienia zgodności z UL 2703 bez dodatkowego drutu miedzianego?
A:Tak, jeśli cały system montażowy, w tym szyny, zaciski i zaciski uziemiające, jest wymieniony jako pojedynczy zespół z certyfikatem UL 2703, wystarczająca jest zintegrowana ścieżka łączenia. Zaciski uziemiające przebijają anodowaną powłokę zarówno na szynie, jak i ramie modułu, tworząc połączenie elektryczne o niskiej rezystancji. W większości jurysdykcji do łączenia modułów nie jest wymagany oddzielny drut miedziany ani końcówka uziemiająca. Jednak system nadal wymaga bezpośredniego połączenia jednej szyny z głównym przewodnikiem elektrody uziemiającej. Firma YS STEEL udostępnia dokumenty zawierające listę UL 2703 oraz instrukcje montażu, których należy dokładnie przestrzegać, aby zachować certyfikat. Jeśli mieszasz komponenty różnych producentów, lista UL 2703 może nie mieć zastosowania i będziesz potrzebować tradycyjnego przewodu uziemiającego.
