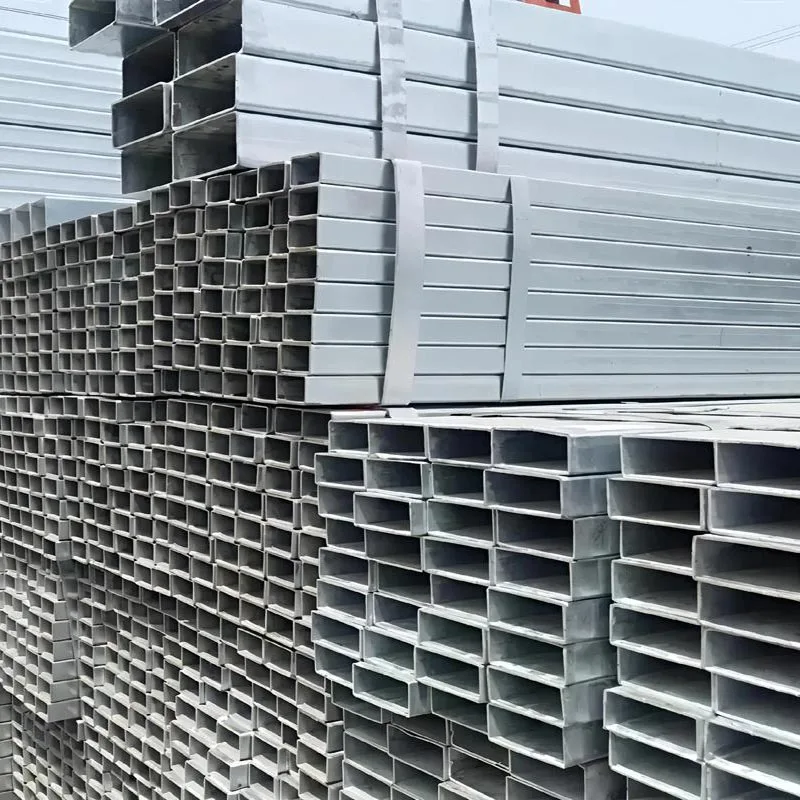

STALprodukuje rury kwadratowe i prostokątne z taśmy stalowej walcowanej na gorąco lub na zimno metodą zgrzewania elektrycznego oporowego wysokiej częstotliwości, znanego również jako ERW. Taśma jest stopniowo formowana w okrągły kształt, spawana wzdłużnie, a następnie przekształcana w geometrię kwadratową lub prostokątną. Proces ten zapewnia spójny przekrój poprzeczny z ciasnymi profilami narożnymi i niezawodną integralnością spoiny. W przypadku grubszych sekcji ścian lub specjalnych wymagań mechanicznych firma YS STEEL dostarcza również wykończone na gorąco profile kwadratowe i prostokątne produkowane zgodnie z EN 10210.
Linia produkcyjna w YS STEEL obejmuje odwijanie, poziomowanie, kondycjonowanie krawędzi, formowanie, spawanie wysokiej częstotliwości, wymiarowanie, prostowanie, cięcie i kontrolę końcową. Szwy spawalnicze poddawane są testom prądów wirowych online oraz, w przypadku zastosowań krytycznych, testom ultradźwiękowym. Kontrole wymiarowe przeprowadzane są na wielu stanowiskach, aby upewnić się, że wymiary zewnętrzne, grubość ścianki, promień naroża i prostoliniowość spełniają określone tolerancje.
Każda partia kwadratowych i prostokątnych rur stalowych jest identyfikowalna na podstawie numeru wytopu i oryginalnego certyfikatu walcowni. Na żądanie firma YS STEEL zapewnia certyfikację EN 10204 3.1 lub 3.2, a także, jeśli jest to wymagane, kontrolę strony trzeciej przeprowadzaną przez SGS, BV lub TUV. Ten poziom dokumentacji ma znaczenie dla inżynierów konstrukcyjnych, inspektorów ds. norm i właścicieli projektów, którzy wymagają pełnej odpowiedzialności materialnej.
STAL magazynuje i produkuje kwadratowe i prostokątne rury stalowe w szerokim zakresie wymiarowym. Standardowe parametry produktu obejmują następujące opcje:
Rozmiary calowe są również dostępne dla projektów w Ameryce Północnej, w tym typowe wymiary, takie jak 1/2" x 1/2", 1" x 1", 2" x 2", 3" x 3", 4" x 4" i większe przekroje prostokątne, takie jak 6" x 4" i 8" x 4". YS STEEL może odpowiadać harmonogramom grubości ścian imperialnych, w tym Sch 10, Sch 40 i Sch 80, jeśli ma to zastosowanie.
Wybór standardu materiału wpływa bezpośrednio na właściwości mechaniczne, skład chemiczny i przydatność do danego zastosowania. Poniższa tabela podsumowuje najpopularniejsze standardy dostarczane przez firmę YS STEEL dla rur kwadratowych i prostokątnych.
| Standard | Typowe gatunki stali | Typowe zastosowania |
|---|---|---|
| ASTM-A500 | Klasa A, klasa B, klasa C, klasa D | Słupy konstrukcyjne, ramy budynków, mosty, podpory znaków, budownictwo ogólne |
| ASTM A513 | MT1020, MT1025, MT1030, MT1040 | Rury mechaniczne, części samochodowe, meble, sprzęt rolniczy |
| ASTM A847 | ASTM A847 | Odporna na warunki atmosferyczne rura stalowa do odsłoniętych zastosowań architektonicznych i konstrukcyjnych |
| EN 10219 | S235JRH, S275J0H, S355J2H | Kształtowniki zamknięte spawane na zimno do projektów europejskich |
| EN 10210 | S235JRH, S275J0H, S355J2H | Wykończone na gorąco profile zamknięte konstrukcyjne o zwiększonej wytrzymałości |
| JIS G3466 | STKR400, STKR490 | Ogólne zastosowania konstrukcyjne na rynek japoński i azjatycki |
| GB/T 6728 | Q195, Q235, Q345 | Standardowe chińskie profile zamknięte konstrukcyjne do użytku krajowego i eksportowego |
STAL może również dostarczyć materiał z podwójnym certyfikatem, spełniający wymagania ASTM i EN w jednym cyklu, co jest przydatne w przypadku projektów międzynarodowych, które muszą spełniać wymagania wielu jurysdykcji.
Dokładność wymiarowa to jeden z najważniejszych czynników w przypadku rur kwadratowych i prostokątnych, ponieważ użytkownicy końcowi często spawają, wiercą lub przykręcają śruby bezpośrednio do płaskich powierzchni. YS STEEL stosuje następujące ogólne tolerancje zgodnie z odpowiednią normą. W przypadku zastosowań krytycznych można uzgodnić węższe tolerancje.
| Parametr | Zakres tolerancji |
|---|---|
| Wymiar zewnętrzny (długość boku) | ±0,5% wymiaru nominalnego, zazwyczaj ±0,25 mm do ±1,0 mm w zależności od rozmiaru |
| Grubość ścianki | ±10% dla grubości ścianki poniżej 5 mm; ±0,5 mm dla grubości ścianki od 5 mm do 15 mm; ±8% dla grubszych ścian |
| Promień narożnika | 1,5 do 3,0-krotności grubości ścianki, w zależności od metody formowania i standardu |
| Prostota | Maksymalnie 0,15% całkowitej długości, zazwyczaj 2 mm na 1000 mm |
| Prostokątność boków | 90° ±1° dla większości przekrojów konstrukcyjnych |
| Długość | Standardowa stała długość ±25 mm; niestandardowa długość cięcia ± 3 mm lub węższa na życzenie |
| Koniec z prostotą | Przytnij końce pod kątem prostym w odległości 2° od prostopadłej do osi rury |
STAL wykorzystuje podczas produkcji laserowe systemy pomiarowe do monitorowania tych tolerancji w czasie rzeczywistym. Wyrywkowe kontrole są rejestrowane i archiwizowane dla każdego wytopu, dzięki czemu klienci mogą przeglądać dane wymiarowe przed wysyłką.
Właściwości mechaniczne kwadratowych i prostokątnych rur stalowych różnią się w zależności od standardu i gatunku. Poniższa tabela zawiera typowe wartości minimalne dla popularnych gatunków konstrukcyjnych dostarczanych przez firmę YS STEEL.
| Stopień | Minimalna granica plastyczności (MPa) | Zakres wytrzymałości na rozciąganie (MPa) | Minimalne wydłużenie (%) |
|---|---|---|---|
| ASTM A500 klasa B | 315 | 400 - 480 | 18 |
| ASTM A500 klasa C | 345 | 425 - 505 | 18 |
| S235JRH | 235 | 360 - 510 | 24 |
| S275J0H | 275 | 410 - 560 | 20 |
| S355J2H | 355 | 470 - 630 | 20 |
| STKR400 | 245 | 400 - 510 | 23 |
| STKR490 | 325 | 490 - 610 | 19 |
| A513MT1020 | 205 | 330 - 410 | 20 |
Próby udarności w zakresie udarności w niskich temperaturach są dostępne dla gatunków EN 10210 i S355J2H. Firma YS STEEL może również przeprowadzić badania karbu Charpy V w temperaturach 0°C, -20°C, -40°C lub -50°C, jeśli jest to określone w projekcie.
Kwadratowe i prostokątne rury stalowe firmy YS STEEL mogą być dostarczane z różnymi rodzajami powierzchni, dostosowanymi do różnych środowisk i wymagań wykończeniowych.
Stan powierzchni wpływa na spawalność, przyczepność farby i odporność na korozję. Personel techniczny YS STEEL może polecić najbardziej opłacalną powłokę dla zamierzonego środowiska usługowego.
Kwadratowe i prostokątne rury stalowe są stosowane w wielu gałęziach przemysłu, ponieważ ich płaskie boki ułatwiają mocowanie, a zamknięta sekcja wytrzymuje obciążenia skrętne lepiej niż otwarte profile, takie jak kątowniki lub ceowniki.
Ponieważ kwadratowe i prostokątne rury stalowe są dostępne zarówno w wersjach lekkich, jak i grubowarstwowych, mogą służyć do wszystkiego, od małych elementów mechanicznych po główne elementy konstrukcyjne przenoszące setki kiloniutonów.
P: Czy YS STEEL może zapewnić niestandardowe długości cięcia?
O: Tak. YS STEEL oferuje standardowe długości losowe wynoszące 6 metrów, 12 metrów i 5,8 metra, ale dostępne są niestandardowe długości stałe od 0,5 metra do 24 metrów, w zależności od rozmiaru przekroju i grubości ścianki. Tolerancję przycięcia na długość można regulować w zakresie ± 3 mm w przypadku standardowych zastosowań konstrukcyjnych i węższych, jeśli jest to wymagane. Oprócz cięcia firma YS STEEL zapewnia fazowanie końcówek, wiercenie, wykonywanie rowków, cięcie ukośne i oznaczanie wiązek zgodnie ze specyfikacjami klienta. Nabywcom OEM firma YS STEEL może dostarczyć gotowe do spawania komponenty, które skracają czas obsługi i przetwarzania w zakładzie klienta.
P: Jakie rodzaje obróbki powierzchni są dostępne?
Odp.: YS STEEL oferuje wykończenia powierzchni po spawaniu na czarno, olejowaniu, cynkowaniu ogniowym, cynkowaniu wstępnym, trawieniu kwasem i olejowaniu, malowaniu i malowaniu proszkowym. Najlepsza opcja zależy od środowiska pracy, wymaganej odporności na korozję i tego, czy rura będzie malowana po montażu. Cynkowanie ogniowe zapewnia najdłuższy okres użytkowania na zewnątrz i jest powszechnie stosowane w przypadku konstrukcji solarnych, sprzętu rolniczego, poręczy i środowisk morskich. Rury wstępnie ocynkowane są bardziej ekonomiczne w przypadku lżejszych średnic i zastosowań wewnętrznych. Wykończenie olejowane lub czarne jest zwykle stosowane, gdy rura będzie gruntowana lub malowana na miejscu, lub gdy jest osadzona w większym zespole.
P: W jaki sposób YS STEEL zapewnia jakość spoin rur kwadratowych i prostokątnych?
Odp.: YS STEEL wykorzystuje zgrzewanie elektryczne o wysokiej częstotliwości z ciągłym monitorowaniem parametrów. Integralność spoiny jest weryfikowana poprzez badanie prądami wirowymi online, a badania niszczące przeprowadza się na próbkach z każdej serii produkcyjnej, aby potwierdzić wytrzymałość i plastyczność spoiny. Próby spłaszczania, próby rozszerzania i próby rozciągania przeprowadzane są zgodnie z obowiązującą normą. W przypadku zamówień krytycznych firma YS STEEL może przeprowadzić badania ultradźwiękowe spoiny i dostarczyć szczegółowe raporty z inspekcji. Wszystkie dane testowe można powiązać z oryginalnym numerem wytopu, a klienci mogą zażądać certyfikatu EN 10204 3.1 lub 3.2 przy każdej wysyłce.
P: Jaka jest minimalna ilość zamówienia i czas realizacji?
Odp.: W przypadku standardowych rozmiarów i gatunków firma YS STEEL przyjmuje zamówienia od 1 tony metrycznej na rozmiar, a zamówienia na ładunki w kontenerach o różnych rozmiarach zaczynają się od około 25 ton metrycznych na eksport. W przypadku niestandardowych rozmiarów lub gatunków specjalnych minimalna wielkość zamówienia wynosi zazwyczaj od 5 do 10 ton metrycznych, w zależności od harmonogramu produkcji. Czas realizacji standardowych pozycji magazynowych wynosi od 7 do 15 dni od potwierdzenia zamówienia. W przypadku niestandardowego walcowania lub cynkowania ogniowego czas realizacji produkcji wynosi zwykle od 20 do 35 dni. YS STEEL zapewnia szczegółowy harmonogram produkcji i wysyłki przed potwierdzeniem zamówienia, dzięki czemu kupujący mogą dokładnie zaplanować harmonogram projektu.
